Especificaciones técnicas de prensatelas y repuestos: presión, tolerancias y ajuste en máquinas de coser industriales

Este artículo entrega valores de referencia y procedimientos concretos para técnicos y compradores de repuestos de máquina de coser: rangos de presión del prensatelas, tolerancias de alineación de la placa de aguja, altura del transportador y secuencias de instalación y diagnóstico para el prensatelas de rodillo, el prensatelas para fruncir y el modelo PL-P950. Los datos provienen de prácticas de taller y de fichas técnicas de accesorios para máquina de coser; verifique siempre contra el manual de su equipo antes de ajustar.

Guía relacionada: prensatelas de rodillo — tipos, montaje y compatibilidad con las máquinas.

Valores de referencia antes de tocar la máquina

Los números siguientes son rangos típicos de máquinas de costura recta (lockstitch) de una aguja, clase industrial de alta velocidad. No son universales: máquinas de triple arrastre, sergers (overlock) y recubridoras (coverstitch) usan valores distintos.

  • Presión del prensatelas: 20–35 N para tejido de punto ligero; 35–50 N para tejido plano de peso medio; 50–70 N para denim, lona y cuero. Por encima de 70 N en telas finas aparecen marcas de arrastre y puntadas hundidas.
  • Altura del transportador sobre la placa de aguja: 0,8–1,0 mm en tejido plano medio; 0,6–0,8 mm en telas finas; 1,0–1,2 mm en materiales pesados. Se mide con el prensatelas levantado y la aguja en el punto más alto.
  • Juego lateral del transportador en su ranura: máximo 0,10 mm. Un juego mayor produce desvío de la costura en curvas.
  • Altura del prensatelas en reposo (posición de costura): 7,0–7,5 mm desde la superficie de la placa de aguja hasta la cara inferior del prensatelas, para máquinas de arrastre simple.
  • Separación aguja–placa de aguja: la aguja debe pasar centrada; la holgura entre aguja y borde del agujero de la placa no debe superar 0,15 mm.

Si su máquina no tiene escala de presión, use un dinamómetro de resorte enganchado bajo el prensatelas y lea la fuerza necesaria para levantarlo del contacto con la placa. Es el método más confiable en taller.

Medición de presión del prensatelas con dinamómetro
Medición de presión del prensatelas con dinamómetro

Alineación de la placa de aguja: tolerancias y verificación

La placa de aguja define la referencia geométrica de toda la costura. Un desalineamiento de décimas de milímetro se traduce en puntadas saltadas o agujas rotas.

Tolerancias de montaje

  • Paralelismo respecto al eje del transportador: desviación máxima 0,05 mm en toda la longitud de la ranura.
  • Enrase con la superficie de la mesa: la placa no debe sobresalir ni hundirse más de 0,10 mm respecto a la superficie de deslizamiento.
  • Centrado del agujero de aguja: la aguja debe caer dentro del agujero sin tocar los bordes en ninguna posición del recorrido. Verifique girando el volante a mano dos ciclos completos.
  • Holgura entre placa y transportador: 0,3–0,5 mm por cada lado de la ranura. Menos de 0,2 mm genera roce y calentamiento; más de 0,6 mm permite que la tela se atasque.

Procedimiento de verificación

  1. Retire la placa de aguja y limpie la ranura del transportador con aire comprimido y un cepillo de latón.
  2. Coloque una galga de láminas de 0,05 mm entre la placa y la superficie de la mesa en cuatro puntos: delante, detrás, izquierda y derecha.
  3. Ajuste los tornillos de fijación en cruz, apretando primero a mano y luego con torque progresivo (típicamente 2,5–3,5 N·m en tornillos M4).
  4. Con la aguja instalada, gire el volante lentamente y observe si la aguja roza el borde del agujero. Si roza, afloje y desplace la placa en la dirección opuesta al roce.
  5. Realice una costura de prueba en retazo del mismo material y revise el punto por ambos lados.

Altura y sincronización del transportador (feed dog)

La altura del transportador controla el avance y la formación del punto. Un transportador demasiado alto levanta la tela y produce puntadas flojas; demasiado bajo genera avance irregular y fruncido no deseado.

Ajuste paso a paso

  1. Coloque la aguja en su punto más alto y levante el prensatelas.
  2. Mida con un calibrador de profundidad la distancia entre la superficie de la placa de aguja y la cresta de los dientes del transportador. Compare con su valor objetivo según el material (ver tabla anterior).
  3. Si debe ajustar, localice el tornillo de excentricidad o el tornillo de tope del eje del transportador, según el modelo.
  4. Afloje el tornillo de fijación (generalmente M4 o M5) media vuelta; no lo retire.
  5. Gire el excéntrico o desplace el soporte en incrementos de 0,1 mm. Apriete ligeramente y vuelva a medir.
  6. Cuando alcance el valor objetivo, apriete a torque (3–4 N·m) y confirme que el transportador sube y baja sin obstrucción manualmente.
  7. Cosa una prueba de 30 cm a velocidad media y verifique la longitud de puntada contra el ajuste nominal.

En máquinas de doble arrastre, repita la verificación en el transportador diferencial y confirme que la relación de avance entre ambos sea la programada.

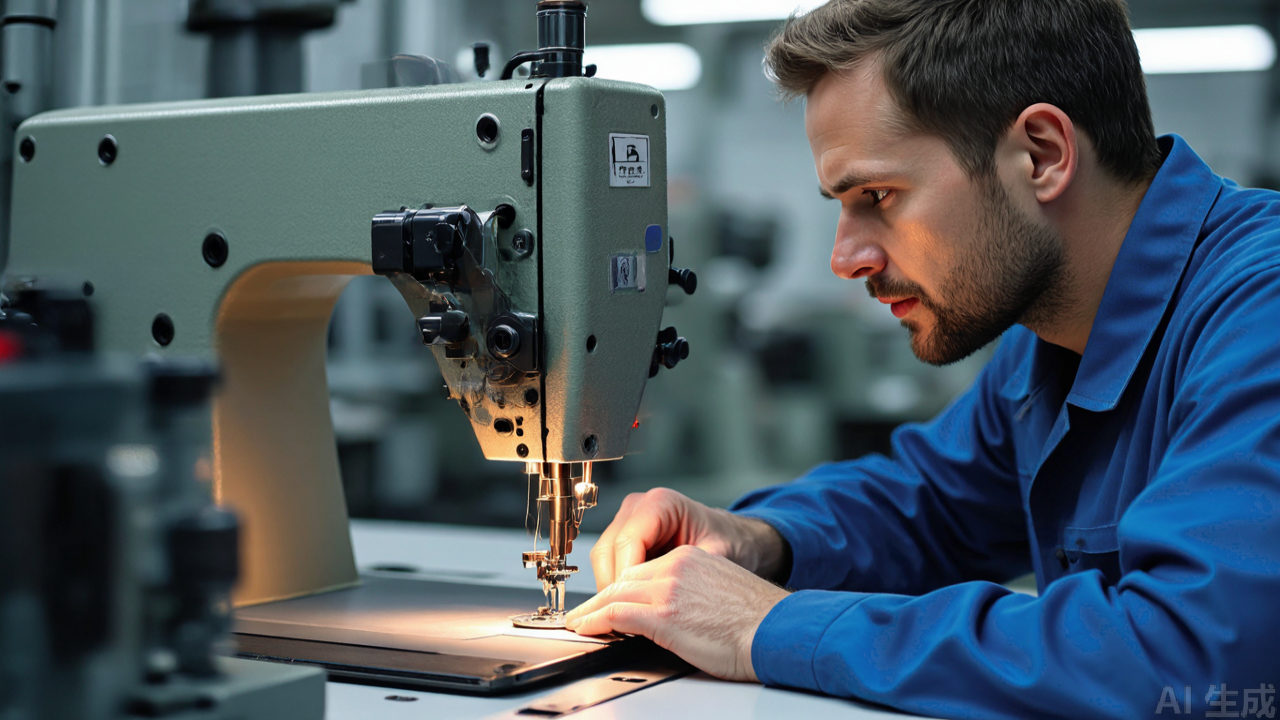

Ajuste de altura del transportador con calibrador
Ajuste de altura del transportador con calibrador

Prensatelas de rodillo: instalación y diagnóstico

El prensatelas de rodillo sustituye la cara plana por un rodillo que gira con la tela, reduciendo la fricción en curvas y en materiales como cuero, vinilo y telas engomadas.

Instalación

  1. Suba la aguja y levante la palanca del prensatelas. Apague y desenchufe la máquina.
  2. Retire el prensatelas existente aflojando el tornillo de la barra. Guarde el tornillo: algunos modelos de rodillo requieren uno más largo.
  3. Monte el prensatelas de rodillo verificando que la cara inferior del rodillo quede paralela a la placa de aguja. Una inclinación mayor a 0,2 mm genera avance sesgado.
  4. Ajuste la presión del prensatelas al rango del material (ver primera sección). En cuero, comience en 55 N y reduzca si aparecen marcas.
  5. Gire el volante a mano dos ciclos completos para confirmar que el rodillo gira libremente y que la aguja no toca el cuerpo del prensatelas.
  6. Cosa 20 cm de prueba en curva cerrada (radio aproximado de 30 mm) y revise la uniformidad del punto.

Diagnóstico de fallas comunes

  • El rodillo no gira: suciedad o hilo enrollado en el eje. Desmonte, limpie con solvente y verifique el juego axial (debe ser menor a 0,1 mm).
  • Puntadas irregulares en curva: presión insuficiente o rodillo desgastado. Mida el diámetro del rodillo; si perdió más de 0,3 mm respecto al original, reemplácelo.
  • Marca de arrastre en la tela: presión excesiva o rodillo con borde agudo. Reduzca la presión en pasos de 5 N y pula o sustituya el rodillo.
  • La tela se desvía hacia un lado: rodillo descentrado respecto al eje de la aguja. Corrija la posición lateral del prensatelas y verifique la alineación de la placa de aguja.

Prensatelas para fruncir y dobladillo enrollado

Los prensatelas para fruncir y los de dobladillo enrollado dependen de la relación de velocidad entre capas y del ancho del canal de guía. La uniformidad del pliegue es función directa de la tensión del hilo y de la presión del prensatelas.

Parámetros de ajuste

  • Tensión del hilo superior: aumente de 1 a 1,5 unidades respecto a la costura plana para fruncidos densos; reduzca 0,5 unidades si la tela es muy fina.
  • Tensión del hilo de la canilla: mantenga en el valor base; el fruncido se controla principalmente desde arriba.
  • Presión del prensatelas: 25–35 N en telas finas; 35–45 N en medianas. Presiones altas comprimen el pliegue y lo vuelven irregular.
  • Densidad de puntada: 2,0–2,5 mm para fruncido visible; 1,5–2,0 mm para fruncido fino en blusas y lencería.

Procedimiento de puesta a punto

  1. Instale el prensatelas y verifique que el canal de guía esté libre de rebabas. Pase un trozo de tela de prueba manualmente para confirmar que entra sin engancharse.
  2. Ajuste la densidad de puntada al valor objetivo según el efecto deseado.
  3. Cosa 15 cm de prueba. Mida la densidad de pliegues contando fruncidos en 10 cm.
  4. Si el fruncido es irregular, aumente la tensión superior en 0,5 unidades y repita.
  5. Si la tela se arruga antes de entrar al prensatelas, reduzca la presión en 5 N y verifique la altura del transportador.
  6. Registre los valores que funcionaron para cada material: son su punto de partida la próxima vez.

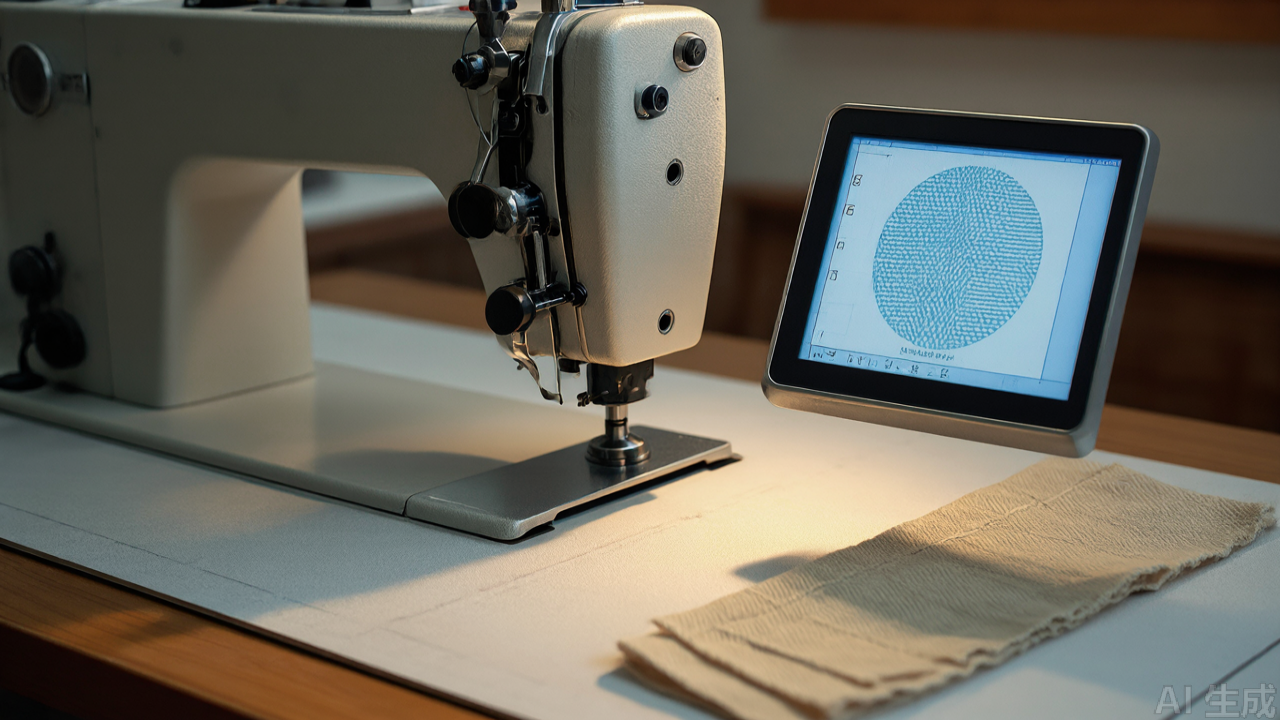

Prensatelas para fruncir con tela de prueba
Prensatelas para fruncir con tela de prueba

PL-P950: instalación y ajuste del prensatelas de doble uso

El PL-P950 es un prensatelas industrial de doble uso: permite fruncir y coser plano sin cambiar de accesorio. Su geometría de canal guía y su fondo tratado lo hacen apto para telas finas (gasas, sedas) y medianas (denim ligero, gabardina).

Instalación

  1. Apague la máquina. Suba la aguja y levante el prensatelas.
  2. Retire el prensatelas anterior y limpie la barra y el soporte con un paño sin pelusa.
  3. Monte el PL-P950 alineando el pasador de guía con la ranura del soporte. Apriete el tornillo a 2,5–3,0 N·m.
  4. Verifique la altura en reposo: debe quedar entre 7,0 y 7,5 mm sobre la placa de aguja. Si está fuera de rango, ajuste la barra del prensatelas, no el prensatelas.
  5. Gire el volante a mano dos ciclos y confirme que la aguja pasa por el centro del orificio sin tocar bordes.
  6. Ajuste la presión inicial: 30 N para telas finas, 45 N para medianas.

Modo fruncido

  • Coloque la tela superior en el canal guía y la inferior plana bajo el cuerpo del prensatelas.
  • Ajuste la tensión superior a 5–6 (escala típica 0–9) para fruncido medio.
  • Densidad de puntada: 2,0 mm para fruncido estándar; 1,5 mm para fruncido fino.
  • Pruebe en retazo del mismo material antes de la producción.

Modo costura plana

  • Retire la tela del canal guía y coloque ambas capas bajo el cuerpo del prensatelas.
  • Reduzca la tensión superior al valor estándar del material (4–5 en escala típica).
  • Reduzca la presión a 25–35 N si el material es fino, para evitar marcas.

Diagnóstico de fallas

  • Fruncido desigual: canal guía obstruido o tensión superior baja. Limpie el canal con cepillo de latón y aumente tensión en 0,5 unidades.
  • La tela se atasca en la entrada: presión excesiva o altura del transportador incorrecta. Reduzca presión en 5 N y verifique la altura del transportador.
  • Puntadas saltadas en modo plano: prensatelas desalineado respecto a la aguja. Verifique la alineación de la placa de aguja y la posición lateral del prensatelas.
  • Pliegues marcados en tela fina: presión superior a 35 N. Reduzca y aumente ligeramente la densidad de puntada.

Mantenimiento programado y verificación de repuestos

Los valores anteriores solo se mantienen si los componentes están en buen estado. Un programa mínimo de inspección evita la mayoría de las fallas atribuidas a la máquina.

  • Cada 40 horas de operación: limpieza de placa de aguja, transportador y prensatelas; verificación visual de rebabas.
  • Cada 200 horas: medición de altura del transportador y juego lateral; verificación de presión del prensatelas con dinamómetro.
  • Cada 500 horas: revisión de alineación de placa de aguja con galga de láminas; inspección de rodillos y canales de guía.
  • Registro por componente: anote número de parte, fecha de instalación y horas de uso. Facilita el reemplazo antes de la falla.

Al reponer piezas, exija fichas técnicas con tolerancias dimensionales y material. Un proveedor chino de repuestos con documentación verificable reduce el riesgo de lotes inconsistentes; el catálogo completo de piezas de PL (Professional Leader) está documentado en pinseam.com con referencias por tipo de máquina y operación.

La diferencia entre una línea estable y una línea con paros repetidos suele estar en estos detalles: presión correcta, alineación dentro de tolerancia y componentes verificados. Son ajustes medibles, no impresiones, y cualquier técnico puede ejecutarlos con calibrador, dinamómetro y galga de láminas.

Edited by the technical team at PL (Professional Leader) — high-quality sewing machine accessories from China. About our factory  |  Catalog: pinseam.com  |  WhatsApp: +86 137 3825 6697  |  Telegram: @plsewingparts
